首頁 > 產品中心 > 導軌式直流電源防雷器

詳細介紹

導軌式直流電源防雷器
型號：SBA-DC12V；SBA-DC24V；SBA-DC48V

SBT系列串聯型直流電源防雷器，用于直流配電設備的防雷保護，如程控交換機、安防監控系統等,本產品外型美觀，安裝接線方便，維護簡單，能在較惡劣環境下長期穩定工作。該產品用于直流配電設備的前端，防止雷擊或浪涌等因素產生的感應過電壓、過電流現象對系統或設備造成的損壞。

應用范圍：
用于直流配電設備的防雷保護，如程控交換機、安防監控系統等。

功能特點：
● 性能穩定、殘壓小、響應時間快、壽命長。
● 具有三級泄流、濾波、鉗位使過電壓、過電流能得到有效抑制。
● 放電電流大（10KA），響應時間快（≤25ns）。
● 集成化、體積小、接線簡易、安裝方便。
● 為防止不必要的傷害，在安裝前必須檢查電涌保護器，若電涌保護器有任何缺陷，則不得進行安裝。
● 電涌保護器只能在遵守其技術表格規定的條件下使用，若超出其給定值的上限，則可能導致電涌保護器本身甚至被保護設備的損壞。
● 安裝此保護器時，必須遵循保護器的相關標準和規范。此電涌保護器必須由已取得相關證書的專業人員在需要保護的電子設備前進行安裝。
技術參數：

型號	SBA-DC12V	SBA-DC24V	SBA-DC48V
電源類型	直流
標稱工作電壓	12V	24V	48V
額定電壓（最大持續運行電壓）	18V	36V	60V
標稱通流容量（8/20μs）	5KA
最大通流容量（8/20μs）	10KA
泄漏電流IL	≤15μA
響應時間Ta	≤10ns
最大保險絲強度	16A gl/gG
工作環境	溫度：-40～85℃，相對濕度：5～95%（25℃)
懸掛方式	導軌
外殼材料	阻燃PC

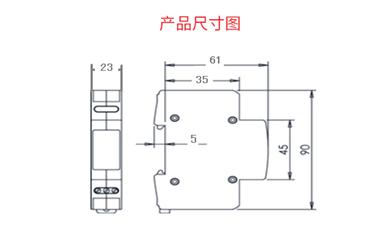

規格尺寸	906123mm

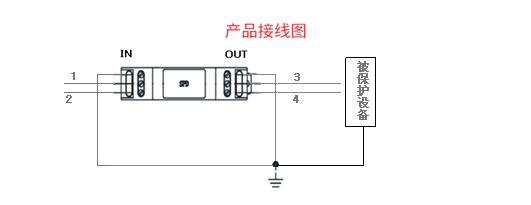

安裝方法：
1. 本產品串聯被保護設備相應位置，安裝時最好與被保護設備距離不超過50CM。
2. 電源連接：電源兩端分別對應接“1對3”“2對4”“PE接地線。
3. 防雷器產品標有標志的接地端應接上地線，接好地線后，務必要旋緊螺釘。接地線選用2.5mm2以上的銅線，地線到接地匯流排的長度應小于1m且盡量粗短，接地電阻應小于10Ω。
4. 防雷器接地用盡可能最短的線連接。該保護器接地采用端子接地方式，接地線必須與防雷地線相連。信號的屏蔽線可直接接到接地端子上。
5. 該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，線路傳輸出現問題，換下電涌保護器后線路傳輸恢復正常，說明電涌保護器已經損壞，需維修或更換。

注意事項：
▲ 防雷器輸出端所有端口均連接被保護設備。
▲ 防雷器正負線路不要接反或接錯。
▲ 防雷器安裝在被保護設備前端越近效果越好。
▲ 防雷設備需要定期檢查，產品劣化后必須立即更換。
▲ 更換、安裝防雷器時切記不可帶電作業。
▲ 防雷接地一定要良好且接地電阻不大于4歐姆。
▲ 防雷器前端需加裝短路裝置確保避免防雷器劣化后短路引起火災。
